راز عملکرد ماشین‌آلات صنعتی؛ از هیدرولیک تا پنوماتیک

ماشین‌آلات صنعتی رکن اصلی در کارخانه‌ها، خطوط تولید و پروژه‌های سنگین هستند. بدون سیستم‌های انتقال قدرت کارآمدی، هیچ دستگاه سنگینی نمی‌تواند بارهای عظیم را جابه‌جا کند، پرس‌های صنعتی با نیروی کافی کار کنند یا خطوط اتوماسیون با سرعت و دقت لازم پیش بروند. در دنیای امروز صنعت، دو فناوری اصلی که این قدرت حیاتی را فراهم می‌کنند، هیدرولیک و پنوماتیک هستند.درک عمیق تفاوت‌ها، مزایا، معایب و نحوه عملکرد این دو سیستم، راز واقعی افزایش بهره‌وری، کاهش توقف‌های ناخواسته و پایین آوردن هزینه‌های نگهداری در صنایع مختلف محسوب می‌شود. بسیاری از مدیران و مهندسان هنوز در انتخاب بین این دو فناوری یا ترکیب آن‌ها دچار تردید هستند و همین موضوع می‌تواند به انتخاب نادرست و هدررفت منابع منجر شود.در این مقاله به صورت جامع و کاملاً کاربردی بررسی می‌کنیم که سیستم‌های هیدرولیک و پنوماتیک چگونه کار می‌کنند، چه تفاوت‌های کلیدی با یکدیگر دارند، در کدام صنایع بیشتر مورد استفاده قرار می‌گیرند و چگونه می‌توان با انتخاب صحیح قطعات و طراحی مناسب مدار، عملکرد ماشین‌آلات را به حداکثر رساند و هزینه‌های عملیاتی را به‌طور قابل‌توجهی کاهش داد.

اصول اولیه: قانون پاسکال و انتقال نیرو

هر دو سیستم بر پایه قانون پاسکال عمل می‌کنند: فشار واردشده به یک سیال محصور، به صورت یکنواخت در تمام جهات منتقل می‌شود. تفاوت اصلی در نوع سیال است.

• در هیدرولیک از مایع تقریباً غیرقابل‌تراکم (معمولاً روغن هیدرولیک) استفاده می‌شود. این ویژگی باعث می‌شود نیرو با دقت بالا و بدون افت قابل‌توجه منتقل شود. فشار کاری معمولاً بین ۱۰۰ تا 700 بار و حتی بالاتر است.
• در پنوماتیک از هوای فشرده (قابل‌تراکم) استفاده می‌شود. فشار کاری رایج معمولاً ۶ تا ۱۰ بار است. سرعت پاسخ‌دهی بالا و تمیزی سیستم از مزایای اصلی آن است.

این تفاوت ساده، تمام تفاوت‌های عملکردی بعدی را رقم می‌زند: قدرت در برابر سرعت، دقت در برابر سادگی نگهداری، و هزینه نصب در برابر هزینه عملیاتی.

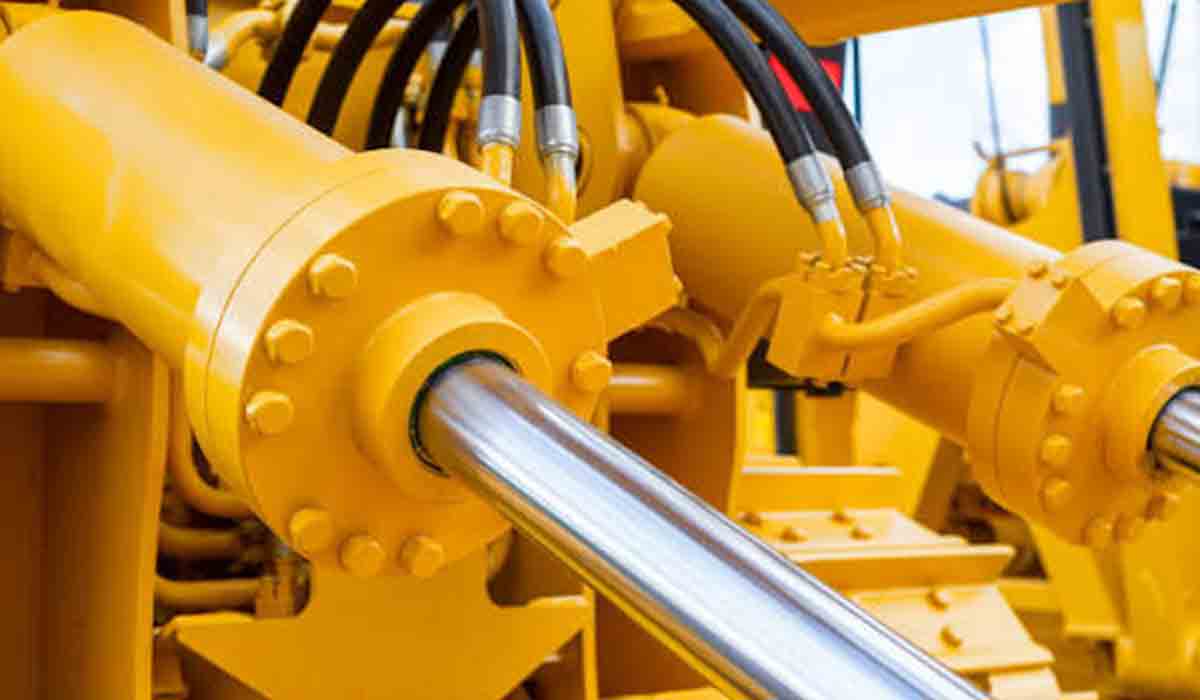

هیدرولیک با انتقال نیروی دقیق و بسیار بالا، بارهای سنگین را بدون افت قابل‌توجه جابه‌جا می‌کند.

سیستم هیدرولیک چگونه کار می‌کند؟

سیستم هیدرولیک یک مدار بسته است. روغن از مخزن توسط پمپ هیدرولیک مکیده می‌شود، تحت فشار قرار می‌گیرد و از طریق شیرهای کنترل به سیلندرها یا هیدروموتورها می‌رسد. پس از انجام کار، روغن دوباره به مخزن بازمی‌گردد.

·        مخزن روغن (با قابلیت خنک‌کاری و جداسازی هوا)

·        روغن را ذخیره می‌کند، دمای آن را کنترل کرده و حباب‌های هوا را جدا می‌سازد تا سیال تمیز و پایدار به مدار برگردد.

·        پمپ هیدرولیک (دنده‌ای، پیستونی یا پره‌ای)

·        انرژی مکانیکی موتور را به فشار هیدرولیکی تبدیل کرده و روغن را با فشار بالا در مدار به جریان می‌اندازد.

·        شیرهای کنترل جهت، فشار و جریان

·        مسیر حرکت روغن، میزان فشار و سرعت جریان را تنظیم و کنترل می‌کنند تا عملگرها دقیقاً طبق فرمان کار کنند.

·        سیلندر هیدرولیک یا هیدروموتور

·        فشار روغن را به حرکت خطی (سیلندر) یا چرخشی (هیدروموتور) تبدیل کرده و نیروی مکانیکی نهایی را تولید می‌کند.

·        فیلترها و آکومولاتورها

·        فیلترها آلودگی‌ها را از روغن جدا می‌کنند و آکومولاتورها انرژی را ذخیره کرده و نوسانات فشار را جذب می‌کنند.

·        اتصالات و شیلنگ‌های فشار قوی

·        مسیر انتقال روغن پرفشار بین اجزا را به‌صورت ایمن و بدون نشتی فراهم می‌سازند.

یکی از مهم ترین مزایای سیستم هیدرولیک میتوان به تولید نیروی بسیار بالا و قابلیت نگه داشتن بار بدون مصرف انرژی مداوم اشاره کرد. به همین دلیل در جرثقیل‌ها، بیل‌های مکانیکی، پرس‌های صنعتی، ماشین‌آلات کشاورزی سنگین و سیستم‌های ترمز خودروهای بزرگ به‌طور گسترده استفاده می‌شود.

معایب آن نیز قابل‌توجه است: خطر نشت روغن و آلودگی محیط، نیاز به نگهداری منظم (تعویض روغن و فیلتر)، حساسیت به دما و هزینه بالاتر تجهیزات. انتخاب روغن مناسب و کیفیت اتصالات نقش تعیین‌کننده‌ای در کاهش این مشکلات دارد.

سیستم پنوماتیک چگونه کار می‌کند؟

کمپرسور هوا را فشرده می‌کند، واحد مراقبت (FRL: فیلتر، رگولاتور، روان‌کننده) هوا را آماده می‌کند و سپس از طریق شیرها به سیلندرهای پنوماتیک یا موتورهای هوایی می‌رسد. پس از انجام کار، هوا به محیط تخلیه می‌شود.

اجزای اصلی سیستم پنوماتیک:

·        کمپرسور و مخزن هوا

هوا را از محیط گرفته، فشرده می‌کند و در مخزن ذخیره می‌سازد تا فشار پایدار برای کل سیستم تأمین شود.

• واحد مراقبت هوا

هوا را فیلتر، تنظیم فشار و در صورت نیاز روغن‌کاری می‌کند تا هوای تمیز و مناسب به اجزای بعدی برسد.

• شیرهای برقی یا دستی

مسیر و جهت جریان هوای فشرده را باز و بسته کرده و فرمان حرکت یا توقف عملگرها را کنترل می‌کنند.

• سیلندر پنوماتیک (قلمی، پروفیلی، کامپکت، دو میله و غیره)

 انرژی هوای فشرده را به حرکت خطی تبدیل کرده و نیروی مکانیکی لازم برای جابه‌جایی یا اعمال فشار را تولید می‌کند.

• اتصالات و شیلنگ‌های پنوماتیک

مسیر انتقال هوای فشرده بین اجزا را به‌صورت ایمن، انعطاف‌پذیر و بدون افت فشار زیاد فراهم می‌سازند.

• عملگرهای جانبی مانند گریپر و موتورهای هوایی

حرکات خاص مانند گرفتن، چرخاندن یا چرخش را انجام داده و قابلیت‌های مختلفی را برای سیستم پنوماتیک اضافه می‌کنند.

مزایای پنوماتیک عبارت‌اند از سرعت بالا، تمیزی (بدون نشت روغن)، ایمنی در محیط‌های انفجاری یا غذایی/ استرلیزه ،هزینه اولیه و نگهداری پایین‌تر و سادگی طراحی. این سیستم در خطوط بسته‌بندی، صنایع غذایی و دارویی، مونتاژ الکترونیکی، ابزارهای بادی و اتوماسیون سبک بسیار رایج است.

محدودیت اصلی، نیروی خروجی کمتر نسبت به هیدرولیک و دقت موقعیت‌یابی پایین‌تر به دلیل تراکم‌پذیری هوا است. با این حال، با طراحی صحیح و استفاده از حسگرها و کنترلرهای مدرن، بسیاری از این محدودیت‌ها قابل جبران هستند.

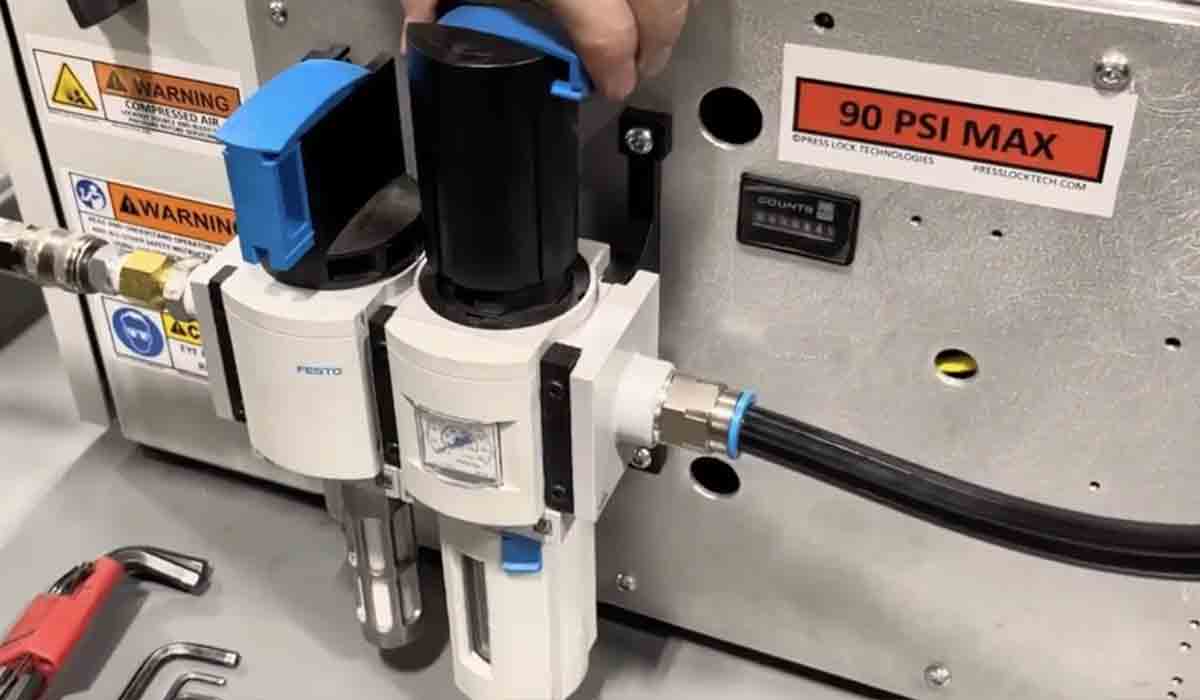

پنوماتیک با هوای فشرده، حرکات سریع، ایمن و بدون آلودگی روغن را در صنایع غذایی و بسته‌بندی ممکن می‌سازد.

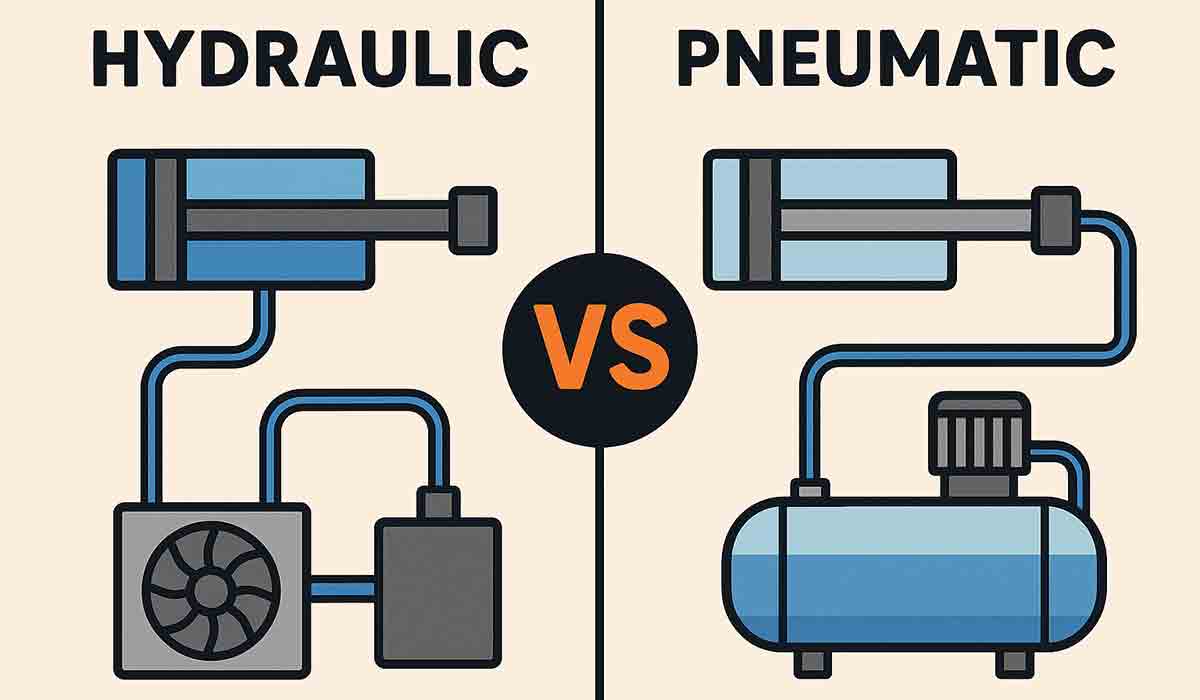

مقایسه جامع هیدرولیک و پنوماتیک

انتخاب بین این دو سیستم به نیاز دقیق پروژه بستگی دارد. در بسیاری از خطوط تولید مدرن، ترکیب هوشمندانه هر دو فناوری بهترین نتیجه را می‌دهد: هیدرولیک برای بخش‌های پرقدرت و پنوماتیک برای حرکات سریع و تکراری.

بررسی نشتی‌ها در سیستم‌های هیدرولیک و پنوماتیک

نشتی یکی از رایج‌ترین و پرهزینه‌ترین مشکلات در سیستم‌های انتقال قدرت سیال است. تشخیص به‌موقع و رفع صحیح آن می‌تواند از افت فشار، افزایش مصرف انرژی، آلودگی محیط و خرابی قطعات جلوگیری کند.

نشتی در سیستم هیدرولیک

نشتی در سیستم هیدرولیک معمولاً به دلیل فشار بالای کاری و ماهیت روغن رخ می‌دهد و می‌تواند هم داخلی و هم خارجی باشد. نشتی خارجی باعث آلودگی محیط و کاهش سطح روغن می‌شود، در حالی که نشتی داخلی موجب افت راندمان و گرم شدن بیش از حد سیستم می‌گردد.

علل اصلی نشتی هیدرولیک:

• فرسودگی یا آسیب‌دیدگی اورینگ‌ها، پکینگ‌ها و واشرهای کونیک‌دار که با افزایش فشار باعث آب‌بندی سیلندر و شیرها می‌شوند.
• شل شدن یا آسیب دیدن اتصالات و مهره‌های شیلنگ
• ترک‌خوردگی یا سایش داخلی شیلنگ‌های فشار قوی
• آسیب دیدن سطح میله سیلندر (خراش یا زنگ‌زدگی)
• کیفیت پایین روغن یا آلودگی آن که باعث تخریب آب‌بندها می‌شود
• فشار کاری بیش از حد طراحی سیستم

علائم و پیامدها:

• مشاهده لکه‌های روغن روی زمین یا قطعات
• کاهش سطح روغن در مخزن
• افت فشار و کند شدن حرکت عملگرها
• افزایش دمای روغن و صدای غیرعادی پمپ
• آلودگی محیط کار و خطر لغزندگی

روش‌های تشخیص و رفع: بازرسی چشمی منظم، استفاده از مواد آشکارساز نشتی، اندازه‌گیری افت فشار و بررسی دمای نقاط مختلف از روش‌های رایج هستند. تعویض به‌موقع آب‌بندها، استفاده از اتصالات باکیفیت و نگهداری سطح تمیزی روغن، بهترین راه پیشگیری محسوب می‌شود. نادیده گرفتن نشتی‌های کوچک هیدرولیک می‌تواند به سرعت به توقف کامل خط تولید و هزینه‌های سنگین تعمیرات منجر شود.

نشتی در سیستم پنوماتیک

نشتی در سیستم پنوماتیک برخلاف هیدرولیک، معمولاً بی‌صدا و نامرئی است و به همین دلیل اغلب دیر تشخیص داده می‌شود. از آنجایی که هوا رایگان به نظر می‌رسد، بسیاری از کارگاه‌ها نشتی‌های کوچک را جدی نمی‌گیرند، در حالی که همین نشتی‌ها مصرف انرژی کمپرسور را به‌شدت افزایش می‌دهند.

علل اصلی نشتی پنوماتیک:

• شل شدن یا فرسودگی اتصالات سریع و فیتینگ‌ها
• ترک‌خوردگی یا پارگی شیلنگ‌های پلی‌اورتان و نایلونی
• آسیب دیدن آب‌بندهای سیلندر و شیرهای برقی
• نصب نادرست یا کیفیت پایین واحد مراقبت هوا
• ارتعاشات مداوم دستگاه که باعث شل شدن اتصالات می‌شود
• استفاده از شیلنگ‌های نامناسب با فشار کاری پایین‌تر از نیاز سیستم

علائم و پیامدها:

• صدای خفیف خروج هوا در محیط ساکت
• افزایش زمان کار کمپرسور و بالا رفتن قبض برق
• افت فشار در انتهای خط و کند شدن سیلندرها
• نیاز به تنظیم مکرر رگولاتور فشار
• کاهش عمر مفید کمپرسور به دلیل کارکرد بیش از حد

روش‌های تشخیص و رفع: استفاده از کف صابون روی اتصالات، دستگاه‌های اولتراسونیک تشخیص نشتی و اندازه‌گیری دبی هوا از روش‌های مؤثر هستند. تعویض منظم شیلنگ‌ها و اتصالات فرسوده، استفاده از بست‌های استاندارد و بازرسی دوره‌ای مدار، مصرف انرژی را به‌طور چشمگیری کاهش می‌دهد. کنترل نشتی پنوماتیک یکی از سریع‌ترین راه‌های کاهش هزینه عملیاتی در خطوط تولید است.

کاربردهای صنعتی و نکات انتخاب سیستم

در صنایع سنگین مانند معدن، ساخت‌وساز و فولاد، سیستم‌های هیدرولیک غالب هستند چون توانایی تحمل بارهای بسیار سنگین را دارند. در مقابل، صنایع غذایی، دارویی، الکترونیک و بسته‌بندی ترجیح می‌دهند از پنوماتیک استفاده کنند تا از آلودگی روغن جلوگیری شود و سرعت خط تولید افزایش یابد.

نکات مهم در طراحی و نگهداری:

• همیشه از فیلترهای مناسب استفاده کنید تا عمر قطعات افزایش یابد.
• فشار و دما را به‌طور منظم پایش کنید.
• اتصالات باکیفیت انتخاب کنید؛ نشتی حتی کوچک می‌تواند راندمان را به‌شدت کاهش دهد.
• برای سیستم‌های پنوماتیک، کیفیت اتصالات پنوماتیک تأثیر مستقیمی بر افت فشار و عملکرد کلی دارد.

اگر به دنبال منبع معتبر برای خرید قطعات هستید، فروشگاه پنوماتیک پنوکالا مجموعه کاملی از جک‌ها، شیرها، واحدهای مراقبت و اتصالات را با برندهای معتبر ارائه می‌دهد.

کنترل از راه دور و سیستم‌های مدرن پنوماتیک

یکی از پیشرفت‌های مهم در سال‌های اخیر، استفاده از کنترل از راه دور در سیستم‌های پنوماتیک است. به‌ویژه در سیستم‌های تعلیق بادی خودروها یا خطوط تولید پیچیده، ریموت‌های پنوماتیک امکان تنظیم دقیق ارتفاع، فشار و حالت‌های مختلف را از فاصله فراهم می‌کنند. آشنایی با نحوه نصب، برنامه‌ریزی و عیب‌یابی این ریموت‌ها برای تعمیرکاران و اپراتورها بسیار ضروری است. برای دریافت اطلاعات کاربردی می‌توانید به راهنمای ریموت پنوماتیک مراجعه کنید.

نقش کیفیت قطعات در عملکرد نهایی

حتی بهترین طراحی سیستم اگر با قطعات بی‌کیفیت اجرا شود، زود خراب می‌شود. پمپ‌های ضعیف، شیرهای نامرغوب، سیلندرهای نشتی‌دار یا اتصالات غیر استاندارد باعث افت فشار، افزایش مصرف انرژی و توقف‌های مکرر خط تولید می‌شوند. سرمایه‌گذاری روی قطعات اصل و باکیفیت در بلندمدت هزینه را کاهش می‌دهد.برای درک عمیق‌تر تفاوت‌ها و جزئیات فنی این دو فناوری، مطالعه مقاله تخصصی هیدرولیک و پنوماتیک توصیه می‌شود.

روندهای آینده: هوشمندسازی و ترکیب سیستم‌ها

صنعت ۴.۰ در حال تغییر شکل سیستم‌های هیدرولیک و پنوماتیک است. حسگرهای فشار و دما، کنترلرهای PLC، اینترنت اشیاء صنعتی (IIoT) و الگوریتم‌های پیش‌بینی خرابی به این سیستم‌ها اضافه شده‌اند. سیستم‌های هیبریدی (هیدرولیک-الکتریکی یا پنوماتیک-الکتریکی) نیز در حال گسترش هستند تا هم قدرت هیدرولیک و هم دقت و راندمان الکتریکی را داشته باشند.در آینده نزدیک، انتظار می‌رود مصرف انرژی کاهش یابد، نگهداری پیش‌بینانه جایگزین نگهداری واکنشی شود و طراحی‌های فشرده‌تر و سبک‌تر رایج شوند.

استفاده همزمان از قدرت هیدرولیک و سرعت پنوماتیک، هزینه نگهداری را کاهش و راندمان خط تولید را افزایش می‌دهد.

جمع‌بندی و توصیه نهایی

راز عملکرد عالی و پایدار ماشین‌آلات صنعتی، در درک دقیق نیازهای واقعی پروژه و انتخاب هوشمندانه بین سیستم هیدرولیک و پنوماتیک (یا ترکیب حساب‌شده آن‌ها) نهفته است. هیدرولیک با قدرت بالا و دقت فوق‌العاده برای کاربردهای سنگین، بارهای عظیم و کنترل موقعیت دقیق طراحی شده است، در حالی که پنوماتیک با سرعت پاسخ‌دهی بالا، تمیزی محیط، ایمنی بیشتر و هزینه نگهداری پایین‌تر، گزینه ایده‌آل خطوط تولید سبک، اتوماسیون و صنایع حساس به آلودگی محسوب می‌شود.کیفیت قطعات، طراحی اصولی مدار، نگهداری منظم و بهره‌گیری از کنترل‌های مدرن، تفاوت واقعی میان یک خط تولید پرهزینه و پرتوقف با یک سیستم بهره‌ور و پایدار را رقم می‌زند. انتخاب قطعات نامرغوب یا طراحی نادرست، به‌سرعت به افت فشار، افزایش مصرف انرژی و خرابی‌های مکرر منجر می‌شود.اگر در مرحله طراحی، ارتقا یا تعمیر سیستم‌های هیدرولیک و پنوماتیک هستید، انتخاب یک تأمین‌کننده معتبر همراه با مشاوره فنی تخصصی، می‌تواند از بسیاری از مشکلات و هزینه‌های آینده جلوگیری کند. با شناخت عمیق این دو فناوری و به‌کارگیری صحیح آن‌ها، نه‌تنها عملکرد ماشین‌آلات خود را به سطح بالاتری می‌رسانید، بلکه هزینه‌های عملیاتی را به‌طور چشمگیری کاهش داده و بهره‌وری مجموعه را افزایش می‌دهید.
